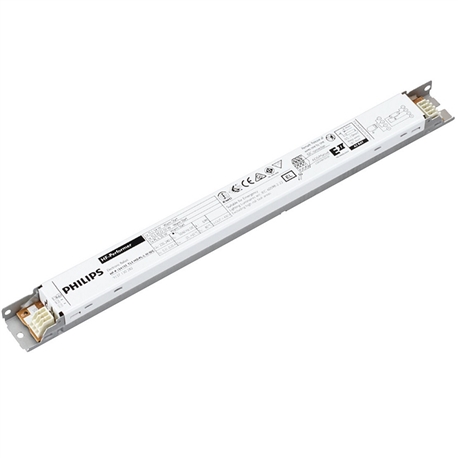

HF-P 254/255 TL5 HO/PL-L III IDC PHILIPS 86351200

HF-P 254/255 TL5 HO/PL-L III IDC PHILIPS 86351200

Compativel com as Lampadas:

-2x TL5 54W
-2x PL-L 55W
-2X TLD 55W


CARACTERÍSTICAS:


DIMENSÕES:

-Espessura: 22mm
-Largura: 30mm
-Comprimento total: 360mm
-Distancia entre furos de fixação: 350mm

Código da aplicação III
Versão IDC
Tipo de lâmpada TL5/PL-L
Número de lâmpadas 2 piece/unit
Número de produtos em MCB (16 A tipo B) (Nom.) 12
Reinício automático Sim

Dados elétricos e de funcionamento
Tensão de entrada 220-240 V
Frequência de entrada 50 a 60 Hz
Frequência de funcionamento (Nom.) 47.5 kHz
Método de ignição Programmed Start
Fator de cresta (Máx.) 1,7
Fator de potência 100% de carga (Nom.) 0,99
Tempo de ignição (Máx.) 0,9 s
Desempenho da tensão de rede (CA) -8%-+6%
Segurança da tensão de rede (CA) -10%-+10%
Corrente de fuga à terra (Nom.) 0,5 mA

Largura da corrente de irrupção 0,35 ms
Desvio da potência constante -2%/+2%
Factor de balastro (Nom.) 1
Perdas de potência (Nom.) 5-7 W
Pico da corrente de irrupção (Máx.) 31 A

Cabeamento
Tipo de conector dos terminais de entrada Conetor universal WAGO 251
[ Adequado para cablagem
automática (ALF e ADS) e manual]
Capacidade do cabo de output de ligação de
ambos os outputs (Nom.)
200 pF
Tipo de conector dos terminais de saída Conetor universal WAGO 251
[ Adequado para cablagem
automática (ALF e ADS) e manual]
Comprimento dos cabos de "hot wiring" 0,75 m
Comprimento do cabo descarnado 8.0-9.0 mm
Equipamento duplo principal/secundário Nãot applicable [ Func. principalsecundário não aplicável]

Secção transversal do terminal de entrada 0.50-1.00 mm²
Secção transversal do terminal de output 0.50-1.00 mm²
Capacidade do cabo de output de ligação à terra
(Nom.)
200 pF

Características do sistema
Potência da lâmpada-balastro nominal 54/55 W
Potência da lâmpada em PL-C 54-55 W
Potência do sistema em PL-L 107W@55 W
Potência da lâmpada em PL-L 102W@55 W
Perda de energia com PL-L 5W@55 W
Potência da lâmpada nominal em TL5 54-55 W
Potência do sistema em TL5 117W@54 W
Potência da lâmpada em TL5 111W@54 W
Perda de energia em TL5 6W@54 W
Potência da lâmpada nominal em TL5 ECO 50 W
Potência do sistema em TL5 ECO 102W@50 W
Potência da lâmpada em TL5 ECO 96W@50 W
Perda de energia em TL5 ECO 6W@50 W

Temperatura
Temperatura ambiente (Máx.) 60 °C
Temperatura ambiente (Mín.) -25 °C
Temperatura de armazenamento (Máx.) 80 °C
Temperatura de armazenamento (Mín.) -40 °C
Vida útil da caixa em T (Nom.) 80 °C
T-máxima na caixa (Máx) 80 °C
Temperatura da ignição (Máx.) 60 °C
Temperatura da ignição (Mín.) -25 °C

Dados mecânicos e de revestimento
Compartimento L360x30x22

Funcionamento de emergência
Fluxo luminoso nominal após 60 segundos 100% of EBLF
Tensão da bateria para a ignição das lâmpadas 198-254 V
Tensão de funcionamento normal (DC) 220-240 V
Funcionamento da tensão da bateria das
lâmpadas
176-254


Funcionamento garantido para a tensão da
bateria
176-275 V
Ignição garantida para a tensão da bateria 186-275 V
Fator de lúmen do balastro de emergência (EBLF)
(Nom.)
100 %
Fluxo luminoso nominal após 5 segundos 50% of EBLF

Aprovação e aplicação
índice de e?ciência energética A2 BAT
Classi?cação IP IP20 [ Ingress Protection 20]
EMI 9 kHz... 30 MHz EN55015
EMI 30 MHz ... 1000 MHz -
Standard de segurança IEC 61347-2-3
Standard de desempenho IEC 60929
Padrão de qualidade ISO 9000:2000
Norma ambiental ISO 14001
Norma de emissão de corrente harmónica IEC 61000-3-2
Norma de Imunidade EMC IEC 61547
Standard de vibração IEC68-2-6 F c
Impactos standard IEC 68-2-29 Eb
Padrão de humidade EN 61347-2-3 clause 11
Marcas de aprovação Marca CE Certi?cação ENEC
Certi?cação VDE-EMV
Marca de temperatura 110
Padrão de emergência IEC 60598-2-22
Nível de zumbido e ruído < 30 dB(A)

Dados do produto
Código do produto completo 872790086351200
Nome de produto da encomenda HF-P 254/255 TL5 HO/PLL III
220-240V IDC
EAN/UPC – Produto 8711500998224
Código de encomenda 86351200
Numerador – Quantidade por embalagem 1
Numerador SAP – Embalagens por caixa exterior 12
Material SAP 913713028366
Peso líquido SAP (Peça) 0,280 kg
